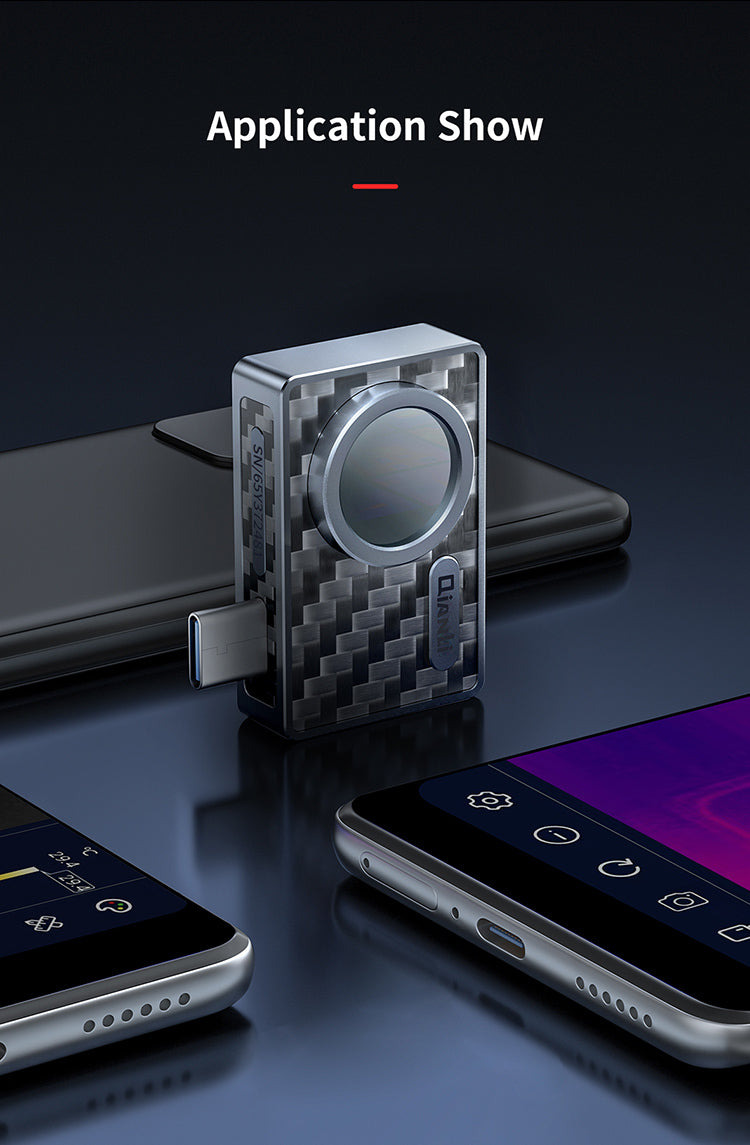

Thermische Imaging Kamera QianLi Infrarot Feuer Auge Typ C Android Für Board Reparatur

BRENNWEITE – Diese Kamera verfügt über einen angepassten Brennweitenbereich von 80–180 mm, der Sie bei der Reparatur von Mobiltelefonen und bei Platinenarbeiten an anderen Geräten unterstützt.

TRAGBAR – Dank des leichten Designs und der Tatsache, dass für den Betrieb kein PC erforderlich ist, ist diese Kamera vollständig tragbar.

ANSCHLIESSEN UND VERWENDEN – Ausgestattet mit einem Typ-C-Anschluss müssen Sie es nur an ein Typ-C-Gerät anschließen und schon kann es losgehen.

HERUNTERLADBARE APP - Um diese Kamera optimal nutzen zu können, müssen Sie die App herunterladen. Die App fügt der Kamera eine ganze Reihe von Funktionen hinzu, wie z. B. das Ändern von Anzeigemodi und das Anzeigen von Wärmeskalen in Echtzeit.

ANZEIGEMODI – Mit der App können Sie den angezeigten Anzeigemodus ändern. Dies ist hilfreich, um zwischen verschiedenen Farbkoordinationen abzuwechseln, wenn Sie das Original oder einige der Alternativen nicht erkennen oder verstehen können.

Diese Kamera ist unglaublich.

Schalten Sie einfach die Hauptplatine eines Telefons oder iPads ein. Das Gerät erkennt dann die Hitze des Stromverlusts. So können Sie beschädigte Komponenten/ICs/Kondensatoren usw. identifizieren und die Reparaturdiagnose wird wesentlich einfacher.

Diese Kamera verfügt weltweit über die erste dualspektrale Interleaved-Positionierungstechnologie. Durch eine leistungsstarke intelligente Analysesoftware auf der PC-Seite können mithilfe intelligenter Algorithmen der Motherboard-Chip und der Betriebstemperatur des Kondensatorwiderstands erkannt werden. Außerdem lassen sich Kondensatorlecks und Kurzschlüsse schnell lokalisieren. Durch die Analyse des normalen/abnormalen Motherboard-Vergleichsmodus können die problematischen Chips schnell und präzise identifiziert werden, um dem Wartungspersonal bei der Fehlerbehebung des Motherboards zu helfen. Dadurch werden die Effizienz und Wartungsgenauigkeit einer neuen Generation von Wartungsgeräten erheblich verbessert.

Hauptfunktionen

1. Schnellprüfung auf Kurzschluss.

2. Telefonbetrieb.

3. Leicht und tragbar.

4. Temperaturverfolgung.

5. Regionale Temperaturmessung.

6. Hochtemperaturalarm.

7. Farbpalettenschalter.

Funktionen im Überblick:

Auflösung: 256x192

Brennweite 80~180 mm

Bildfrequenz 25 Hz

Anzeigemodi: Eisen, Weißglühend, Schwarzglühend, Regenbogen, Rotglühend und Kaltblau

Schnittstellentyp Typ-C

Objektiv: 3,2 mm

Temperaturmessbereich: -15 °C ~ 600 °C

Schalenmaterial: Aluminium, Kohlefaser

Alle Features:

1. Android Typ-C-Anschluss.

2. Kein PC erforderlich, Plug-and-Use, Aluminium-Mittelrahmen, Kohlefaseroberfläche, kompakt und tragbar.

3. Maßgeschneiderter Brennweitenbereich von 80–180 mm, konzipiert für die Reparatur von Mobiltelefon-Motherboards, wissenschaftliche Forschungstests, PCB-Entwicklung und -Optimierung und andere Temperaturanpassungen im Nahbereich.

4. Eine Wärmebildkamera im Taschenformat mit kompaktem Design, die Wartungstests unabhängig von Standort- und Gerätebeschränkungen macht.

5. Die App verfügt über einen vollständigen Funktionsumfang, vergleichbar mit Software auf der PC-Seite, effizient und flexibel.

6. Temperaturbereichsanpassung, schnelles Lokalisieren von Hochtemperaturdefekten.

7. Schnelle Überprüfung und Lokalisierung hoher Temperaturen.

8. Individuelle regionale Temperaturmessung.

9. Hochtemperaturalarm.

10. Mehrere Farbanzeigemodi.

11. Temperaturmessung: unterstützt automatisches Tracking von hohen und niedrigen Temperaturen, Punkt-, Regional- und Linientemperaturmessung, Überprüfung des Temperaturbereichs.

12. Mittelkreuz: Eisen, weißglühend, schwarzglühend, Regenbogen, rotglühend, kaltes Blau.

13. Fotos und Videos: unterstützt das Aufnehmen von Fotos und Videos sowie das Scannen und Wiedergeben von Fotos.

Parameter:

Modell: QianLi Infrarot-Wärmebildkamera Fire Eye.

Brennweite: 80-180 mm.

Auflösung: 256x192.

Bildrate: 25 Hz.

Temperaturmessbereich: -15‚¬¾ƒ-600‚¬¾ƒ.

Schalenmaterial: Aluminium, Kohlefaser.

Anschluss: Android Typ C.

Objektiv: 3,2 mm.

Verwendung:

1. Temperaturbereichseinstellung.
Durch Anpassen des Temperaturbereichs auf der Temperaturleiste auf der rechten Seite des Bildschirms können Sie schnell den gewünschten Temperaturbereich markieren.

2. Schnelle Überprüfung und Lokalisierung hoher Temperaturen.
In diesem Modus wird der Bereich mit hoher Temperatur in der aktuellen Farbpalette angezeigt und die anderen Bereiche sind weißglühend. Der Temperaturbereich kann über den Schieberegler auf der rechten Seite der Farbpalettenleiste angepasst werden, um hohe Temperaturen schnell zu lokalisieren.

3. Individuelle regionale Temperaturmessung.
Klicken Sie auf die Schaltfläche „Regionale Temperaturmessung“ auf der rechten Seite, um dem Video Punkte, gerade Linien und rechteckige Kästchen zur Temperaturmessung hinzuzufügen. Die gerade Linie und das rechteckige Kästchen zeigen die Höchst- und Tiefsttemperaturen für die angezeigte Region in Echtzeit an. Durch langes Drücken auf jeden hinzugefügten Bereich wird das Löschsymbol angezeigt. Klicken Sie auf das Symbol zum Löschen. Hohe Temperaturanomalien und die Palettenleiste ermöglichen die schnelle Lokalisierung hoher Temperaturanomalien.

4. Hochtemperaturalarm.
Eine ständige Beobachtung des Bildschirms ist nicht erforderlich, die eingestellte Temperatur wird automatisch angezeigt.
Klicken Sie auf das Schaltersymbol „Hochtemperaturalarm“. Auf der Benutzeroberfläche wird ein Fenster zum Einstellen des Hochtemperaturschwellenwerts angezeigt. Wenn der maximale Temperaturwert auf dem Bildschirm höher als der Alarmschwellenwert ist (im regionalen Temperaturmessmodus wird die Temperatur in der Region als Benchmark verwendet, mit Ausnahme der Punktmessung), gibt das System einen Alarm aus und anschließend blinkt auf dem Videobildschirm ein roter Alarm.

5. Mehrere Farbanzeigemodi.
Wechseln Sie je nach Anwendung zwischen verschiedenen Farbpaletten. 6 verschiedene Farbpaletten.

Packungsinhalt:

1 x QianLi Infrarot Fire Eye Typ-C Android Wärmebildkamera für Board-Reparatur
