Adaptateur MT NOR pour SoC MediaTek 6261DA pour UFED XRY

L'adaptateur MT NOR pour MediaTek 6261DA SoC est un programmateur sous forme de clé USB qui permet d'accéder aux données contenues dans la mémoire NOR interne embarquée dans MediaTEK (MTK) 6261DA SoC.

Ces processeurs (SoC) se retrouvent le plus souvent dans les téléphones à petit budget, les soi-disant Features phones comme le Nokia 106 TA 1114, le Nokia 108 RM 944, le Nokia 105-2 RM 1133, le Nokia 105 TA 1034 ainsi que dans de nombreuses montres connectées.

En raison de l'absence d'un protocole d'accès SPI ou I2C, la seule possibilité d'accéder aux données après une panne de l'appareil (par exemple, casser la carte mère pour empêcher l'accès) était d'effectuer un échange de puce vers un appareil fonctionnel.

Cet adaptateur révolutionne la récupération de données dans de tels cas - juste après le Chip-OFF, placez le processeur dans l'adaptateur et connectez l'adaptateur à l'USB pour permettre la lecture des données.

Caractéristiques

- Lecture physique de la mémoire NOR directement à partir de TOUS les processeurs basés sur MTK 6261DA (par exemple les appareils endommagés) quel que soit le fabricant

- Lecture des messages supprimés, des listes d'appels effectués, des contacts à l'aide d'un logiciel d'investigation approprié (par exemple Cellebrite UFED, MSAB XRY)

- Réaliser une copie flash complète afin de transférer le contenu vers un autre appareil du même type (dupliquer) en utilisant par exemple Infinity CM2 ou BB5 Best

- Programmation de processeurs vides directement dans l'adaptateur sans avoir à allouer la puce dans le dispositif de décélération



REMARQUE : Pour effectuer la lecture, un logiciel approprié est requis pour permettre la communication avec le chargeur MTK en mode BROM

Spécifications techniques:

Fabriqué à partir d'un bloc monolithique solide de TecaFORM-H fabriqué en Allemagne et d'aluminium brossé pour plus de durabilité.

Circuit imprimé réalisé avec la plus haute précision de 4 mils et des pastilles plaquées or pour minimiser les interférences

Technologie de routage des pistes PCB spécialement développée pour éviter les interférences lors de la communication SoC avec le PC

Broches de contact pogo spéciales de haute qualité utilisées pour des tests de laboratoire spécialisés

Modèles d'appareils pris en charge :

Tous les appareils basés sur le processeur MTK 6261DA (quelle que soit la marque du fabricant, les versions logicielles), c'est-à-dire les téléphones et montres SmartWatch - y compris les populaires Nokia 106 TA-1114, Nokia 108 RM-944, Nokia 105-2 RM-1133, les téléphones Nokia 105 TA-1034 et autres.

Procédure:

1) Fabriquer un SoC ChipOff à partir d'une carte mère endommagée

2) Nettoyer le système des résidus d'étain et de flux (retirer les billes BGA)

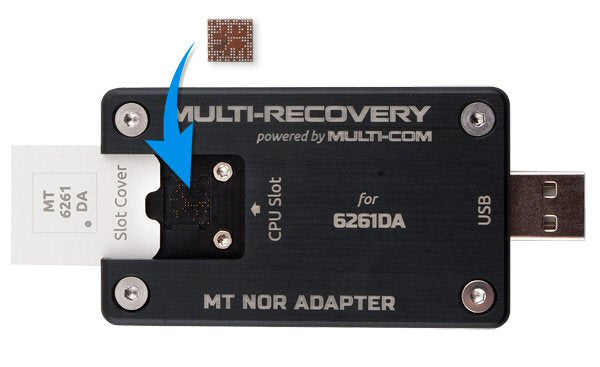

3) Placez la puce BGA dans l'adaptateur

4) Exécutez le logiciel de lecture ou de programmation de contenu (UFD 4PC, MSAB XRY, Infnity CM2, Infinity Best) et sélectionnez l'option de service ou le mode de lecture approprié

5) Connectez la clé USB à l'ordinateur

Garantie

12 mois de garantie pour ce produit

Contenu du colis

1 x adaptateur MT NOR pour SoC MediaTek 6261DA
