Ensemble de câbles adaptateurs Infinity PinFinder pour Infinity Box
Ensemble de câbles adaptateurs Infinity PinFinder pour Infinity Box
Présentation de notre module matériel de pointe avec logiciel spécialisé – la solution ultime pour localiser sans effort les broches Rx et Tx sur vos appareils électroniques.
Conçu avec précision et innovation, cet outil puissant élimine les incertitudes de l'équation, faisant de vos tâches de dépannage et de connectivité un jeu d'enfant.
Naviguer sur des circuits imprimés complexes et identifier les broches Rx et Tx correctes peut constituer un défi de taille, en particulier dans le paysage électronique complexe d'aujourd'hui.
Notre module matériel, équipé de son logiciel propriétaire, simplifie ce processus, vous offrant une solution intuitive et efficace.
Doté d'une interface conviviale et d'un guide étape par étape, ce module convient aussi bien aux professionnels chevronnés qu'aux passionnés.
Connectez simplement le module à votre appareil électronique à l'aide d'interfaces standard telles que USB, UART ou GPIO, et laissez le logiciel spécialisé prendre le relais.
En quelques secondes, il analysera méticuleusement les signaux et localisera avec précision les broches Rx et Tx, vous présentant des résultats clairs et concis.
Fini le temps des essais et des erreurs ou le risque d'endommager les composants sensibles.
Les algorithmes avancés de notre module matériel garantissent une approche non intrusive et sûre, laissant vos appareils indemnes tout en fournissant rapidement des résultats précis.
Que vous travailliez avec des microcontrôleurs, des appareils IoT, des modules de communication ou tout autre appareil électronique, cet outil puissant est votre compagnon de choix.
Il réduit considérablement le temps de test, augmente l'efficacité et vous permet de vous concentrer sur ce qui compte vraiment : donner vie à vos projets.
11 en stock
PRICE INCLUDES 20% VAT
Impossible de charger la disponibilité du service de retrait
SKU: infinpinfinder
Description:

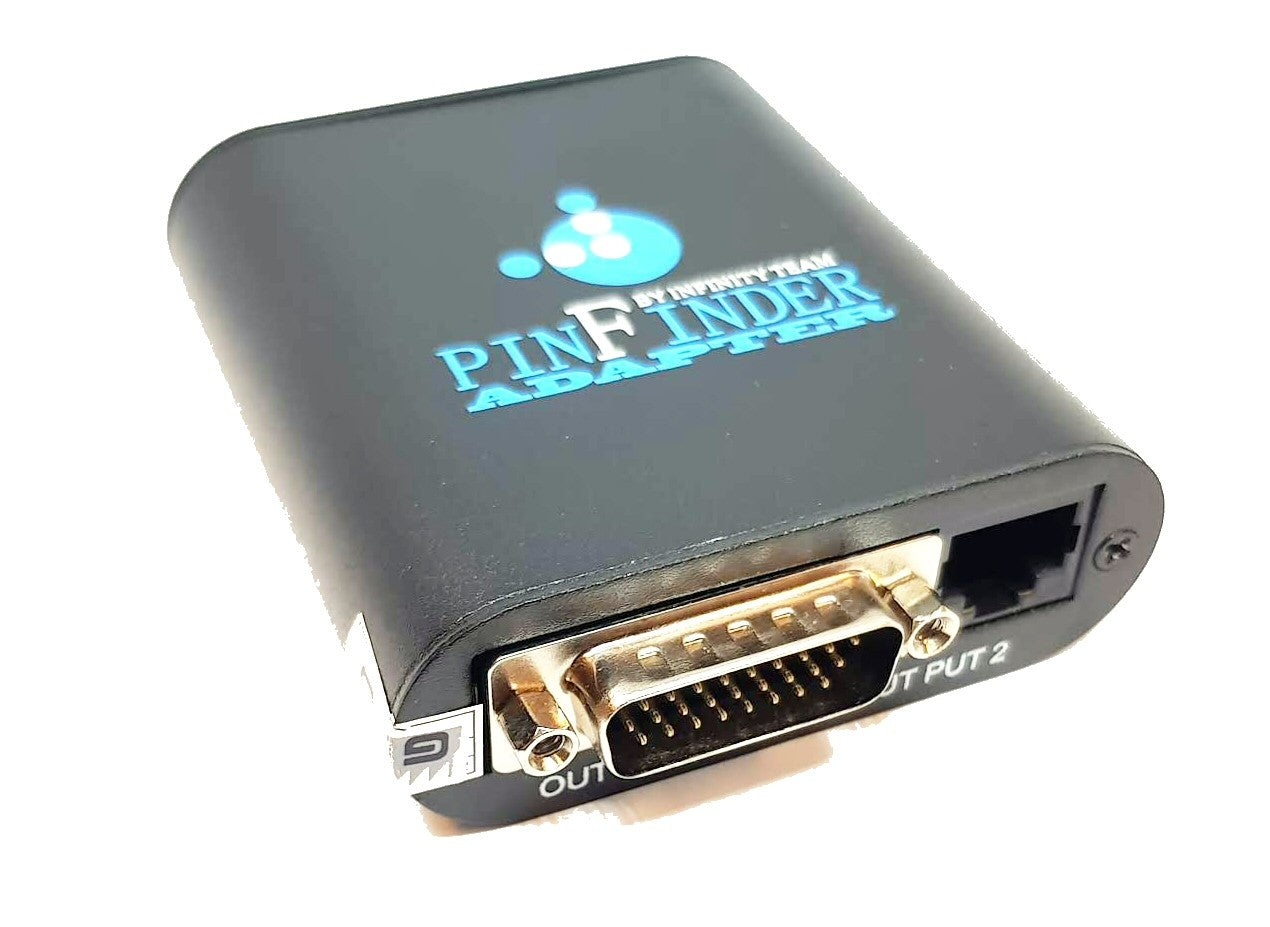

Adaptateur PinFinder Infinity + jeu de câbles pour Infinity Box
L'adaptateur PinFinder I nfinity Box est un module matériel doté d'un logiciel spécial qui permet de trouver les broches Rx et Tx ainsi que de sélectionner manuellement les broches Rx et Tx pour différents modèles (différentes plates-formes CPU et matérielles) en mode automatique et manuel.
L'adaptateur PinFinder d'Infinity Box peut détecter le brochage des téléphones en état de marche et des téléphones dont le logiciel est endommagé (les téléphones dont le matériel est endommagé doivent être réparés avant la procédure de détection du brochage). La carte à puce intégrée à Infinity Box doit être activée pour utiliser l'adaptateur PinFinder. L'activation est gratuite et ne prend que quelques minutes.
-
Saisir
- RJ45 : Unibox en miroir
-
Sortie n°1
- DR26, 26 broches
- Broches Rx/Tx, commutables
-
Sortie #2
- RJ45, 8 broches
- Broches Rx/Tx : commutables
- Vpp, Gnd : fixe (non commutable), avec option On/Off
- compatible avec les câbles RJ45 courants :
- Unibox
- Boîte Infinity
- Boîte ATM
- UFS
- JAF
- Griffon
- Boîte furieuse
- Orage
- Boîte SPT
- Boîte à outils Vygis
-
Nombre maximal de broches
- 24
-
Indication
- LED d'alimentation commutable
- indication de l'alimentation de l'adaptateur
-
Protection contre les courts-circuits des circuits de sortie
- Oui
-
Détection automatique des broches
- Oui
-
Sélection manuelle des broches
- Oui
-
Options supplémentaires
- Échange rapide des broches Rx/Tx
- Inversion rapide de l'ordre des broches (numérotation clavier vers le haut <- clavier vers le bas)
- Sortie RJ45 prédéfinie fixe
- Sortie RJ45 commutable
-
Base de données de brochage prédéfinie (usine)
- Oui
-
Types de processeurs pris en charge
- MT62xx (MTK)
- Spreadtrum (SPD)
- AD65xx (ADI)
- AD67xx (ADI)
- Hercule (TI)
- Calypso (TI)
- Locosto (TI)
- OM63xx (NXP, Philips)
- la prise en charge d'autres types de processeurs est en cours de développement
Remarque : la liste des processeurs pris en charge est uniquement fournie à titre de référence en raison du processus de mise à niveau et d'amélioration continu en cours
Le forfait comprend:
- Adaptateur PinFinder Infinity-Box - 1 pièce.
- Câbles -18pcs.
Liste des câbles pour l'adaptateur de recherche de broches du boîtier Infinity- L10A/L10B
- L10C/L14C
- L12A/10PIN
- L12C/L14A
- L14F
- L15A/L14B
- L16A
- L16B
- L18A
- L18B
- L20A
- L22A
- L24A
- L3A/L14D
- L4A/L14E
- L8A/L12B
- RJ45 - 4 points de test
- RJ45-RJ45
Product Information:
SKU: infinpinfinder
Material: n/a
Weight: 0,03 kg
Colour: n/a
Dimensions: L: n/a W: n/a H: n/a
Ships From: Royaume-Uni, Royaume-Uni, Royaume-Uni
Country / Region of Manufacture: Chine
